風扇特性測試概述 |

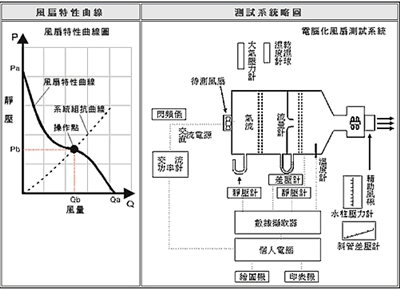

風扇特性測試： 依據AMCA 210-85 "Laboratory Methods of Testing Fans for Rating" 測試規范。如略圖所示將風扇放置于風洞口，風吹入風洞，經由流場內各量測點測試風量與靜壓，經由電腦匯整測得資料后繪出特性圖與資料。 |
|
風扇并聯分析 |
 由此圖可知，并聯的風扇風量加大，但是靜壓不變；假如系統阻抗低時，可使用并聯方式。 ※本公司不建議風扇采串聯方式使用。
|
風量單位 |
CFS：Cubic Feet Per Second，立方英尺/秒(ft3/s) |
CFM：Cubic Feet Per Minute，立方英尺/分(ft3/min) |
CMS：Cubic Meter Per Second，立方公尺/秒(m3/s) |
CMM：Cubic Meter Per Minute，立方公尺/分(m3/min) |
CMH：Cubic Meter Per Hour，立方公尺/時(m3/h) |
L/s：Liter Per Second，公升/秒(L/s) |
L/min：Liter Per Minute，公升/分(L/min） |

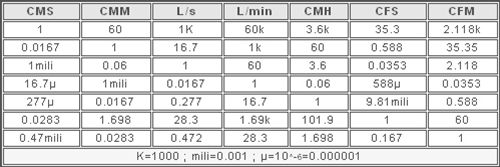

風量換算表 |
|
關于散熱風扇的靜壓技術
關于散熱風扇的靜壓技術 |
靜壓單位 |
N：Newton，1n=0.101097Kgf |
Pa：Pascal，Pa=N/m^2 mmAq：Aq=Aqua(水柱)之簡稱 |
mmAq又稱mmH2O；1mmAq=1Kg/m^2 atm：大氣壓；一大氣壓等于在0℃干燥狀態下760mmHg的壓力。 |
因水銀重量是水的13.5947倍，所以一大氣壓又等于10332mmH2O的壓力 |
bar：1 bar=0.00001Pa=10-5Pa |
靜壓表 |
|
空氣量 |
送風機單位時間吸入的空氣流量稱為空氣量(Air volume，Air quantity)，通常以Q(m*3/min)為氣體量在吸 入空氣時特稱為空氣量，風扇的場合又稱風量。(Capacity) 氣體依其壓力、溫度而改變體積，所以提到吐出 空氣量時，一定要注記該場所的壓力和溫度，故稱吸入空氣量。 |
＊標準狀態空氣：溫度20°C、大氣壓760mmHg，濕度65%的潮濕空氣為標準空氣，此時單位體積空氣的重量(又稱 比重量)為L2Kg/m*3 |
＊基準狀態空氣：溫度O°C、大氣壓760mmHg、濕度0%的潮濕空氣為標準空氣，此時單位體積空氣的重量(又稱 比重量)為1.293Kg/m*3。以Nm*3/min表示 |
